宁波铸铁棒在加工时要经历什么

卫辉市宏昌机械加工厂为您免费提供连铸结晶器,宁波连铸设备,宁波连铸生产线等相关信息发布和资讯展示，敬请关注！

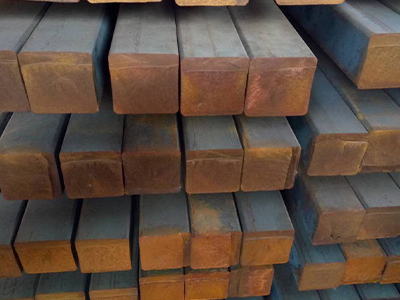

　　铸铁棒组织一般为铁素体和珠光体，通过热处理改变球墨铸铁基体组织，可以提高机械性能。常用的热处理方法如下:

　　[退火]：铸铁棒的退火分为去应力退火、低温退火和高温退火。去应力退火工艺与灰铸铁相同。低温退火和高温退火的目的是分解组织中的渗碳体，获得铁素体球墨铸铁，提高塑性和韧性，提高切削性能。

　　[正火]：铸铁棒正火的目的是增加基体中珠光体的数量，或者获得所有珠光体的基体，从而细化晶粒，提高宁波铸件的强度和耐磨性。正火分为低温正火和高温正火。

　　[调质处理]：将铸件加热到860～920℃，保温2～4小时后在油中淬火，然后在550～600℃回火2～4小时内获得回火索氏体加球状石墨的组织，对曲轴和连杆等受力复杂、综合力学性能要求高的重要铸件具有良好的综合力学性能。

　　[等温淬火]：将铸铁棒，加热到850～900℃，保温后迅速放入2500℃。～350℃盐浴中等温度60℃～90分钟，然后出炉空冷，得到下贝氏体基体加球状石墨的组织，使综合力学性能良好，用于形状复杂、热处理容易变形开裂、强度高、塑性和韧性好、截面尺寸小的零件。

连铸结晶器哪家好？宁波连铸设备报价是多少？宁波连铸生产线质量怎么样？卫辉市宏昌机械加工厂专注承接连铸结晶器,连铸设备,连铸生产线.
